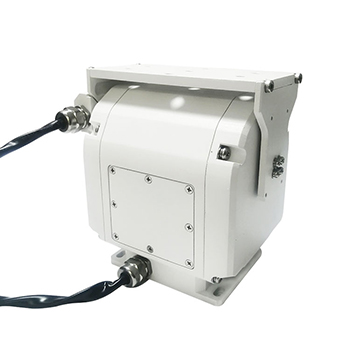

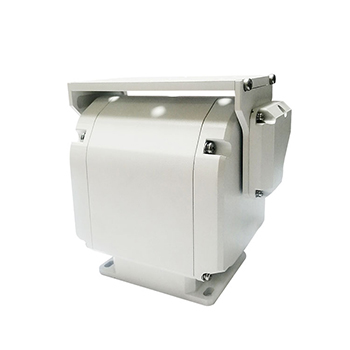

【1Kg】雙軸小型輕載電動云臺

【負載】最大1kg
【精度】±0.1°
【重量】2.3Kg
【尺寸】150*100*152
【傳動方式】蝸輪蝸桿
【工作溫度】-10℃～+55℃
【安裝】固定/車載/吊裝
【承載】頂載/側載
【速度】水平0.01°～15°/S;俯仰0.01°～10°/S
【角度】水平0～360°連續旋轉;俯仰-60°～20°;

參數
尺寸
視頻

型號	YZ-BY001W
	基礎指標	選配
顏色	冰灰	軍綠、黑色、白色、*可定制
旋轉角度	水平：0°～360°連續旋轉俯仰：-60°～20°限位旋轉	水平：0°～≤320°限位旋轉俯仰：在-90°～90°范圍內可選，角度越大載重越小
旋轉速度	水平：0.01°/S～15°/S 俯仰：0.01°/S～10°/S	水平：高轉速15°/S～30°/S 可選，速度越大載重越小俯仰：高轉速10°/S～15°/S 可選，速度越大載重越小
預置位	200個	*1000個
定位精度	±0.1°	無
上電自檢	上電自檢	*無自檢
角度回傳	查詢回傳/實時回傳	備注：RS485接口不支持實時回傳
自動巡航	2條，每條40個巡航點	無
自動歸位	可設1～60分鐘自動歸位	無
自動掃描	1條	無
防鹽霧	無	*在PH值6.5～7.2之間，連續噴霧48小時后，表面無明顯變化
通訊協議	PELCO_D	PELCO_P、ModBus-RTU、*定制協議
波特率	9600bps	2400/4800/115200 bps
通信接口	RS422	RS485/RS232/*網絡接口
供電電壓	DC24V	無
整機功耗	≤50W	備注：會隨著功能指標的變動而變動
靜止功耗	≤2W	備注：會隨著功能指標的變動而變動
工作溫度	-10℃～+55℃，非凝結	無
儲存溫度	-40℃～+65℃	無
負載	0.5kg～1kg	備注：重心高度頂板正上方20mm，速度增加、俯仰角度變大、重心高度增高，都會造成相應的載荷減小

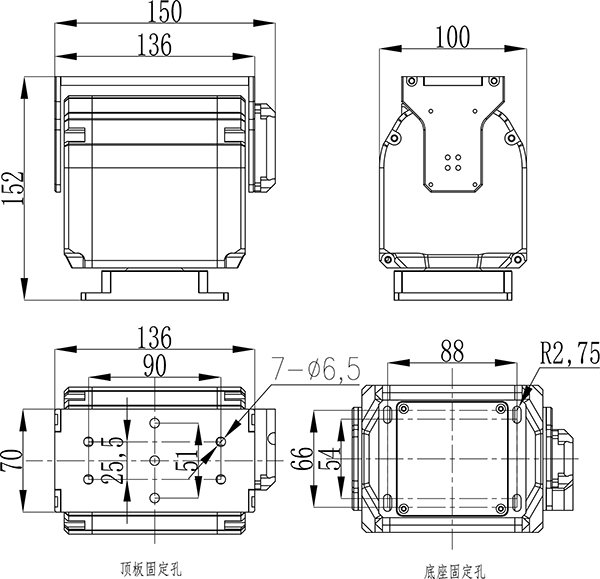

尺寸	150100152 （LWHmm）
自重	2.3Kg	備注：會隨著功能指標的變動而變動
承載方式	頂載	側載
自鎖性能	自鎖	無
防護等級	IP66	無
安裝方式	固定安裝	車載/吊裝/*船裝，車載和船載行進中工作時載重能力大約減半
系統類型	開環系統	備注：無編碼器
上部出線	一路直通普通信號線（4芯）一路DC24V輸出電源線（2A）	普通電源/普通信號/*千兆網/其他備注：上部出線是用于給云臺上承載的設備供電和通訊使用的，根據具體要求確定
下部出線	一路直通普通信號線（4芯）一路DC24V輸入電源線（系統供電）一路RS422（云臺通訊）	普通電源/普通信號/*千兆網/其他備注：下部出線是用于給云臺和云臺上承載的設備供電和通訊使用的，根據具體要求確定
	備注：標注*的功能為需要單獨收費的項目
